Mã sản phẩm: WG2229040073
Tên tiêu chuẩn: Tấm khoảng cách cho bánh răng trục chính / Vòng đệm rãnh trục chính
Tên thường gọi trong ngành: Vòng đệm thép truyền động, Vòng định vị trục chính, Vòng đệm giới hạn rãnh then
Hệ thống chứa nó: Các bộ phận bên trong của cụm trục chính của hộp số tay dòng Haoshi HW
Thuộc tính bộ phận: Bộ phận thay thế cần thiết cho đại tu hộp số lớn, nó là một miếng đệm có chức năng kép là điều chỉnh khe hở và định vị trục
Trọng lượng một mảnh: Khoảng 65g
Hình dạng và cấu trúc

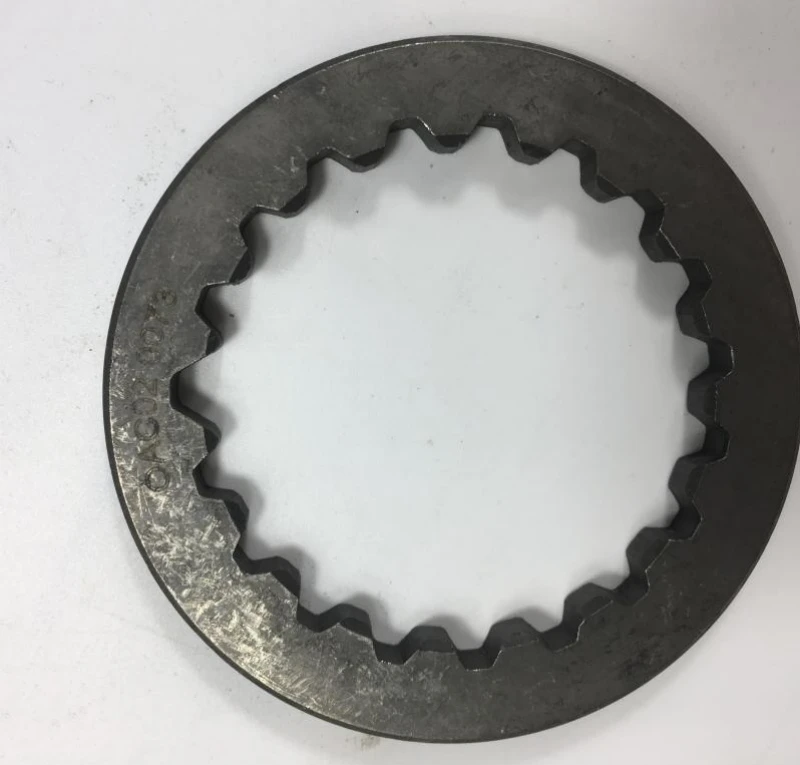

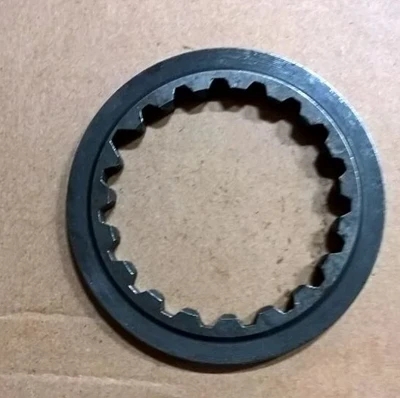

Nhìn chung, tấm thép spline bên trong hình tròn phẳng, vòng ngoài là một mặt phẳng tròn nhẵn, vòng trong được hình thành tích hợp bằng cách dập với các răng spline bên trong không liên quan. Số lượng răng spline khớp chính xác với spline ngoài của trục chính hộp số, cho phép quay đồng bộ với trục chính mà không bị trượt hoặc chạy không tải.
Cấu trúc: Một tấm thép được tôi cứng, không có mối nối hoặc độ đàn hồi, thuộc về một miếng đệm cố định cứng (khác với miếng đệm đàn hồi hình sóng)
Độ dày: Độ dày cố định tiêu chuẩn ban đầu của nhà máy (không thể xếp chồng ngẫu nhiên để thay thế), được sử dụng để kiểm soát chính xác độ hở trục của bánh răng
Xử lý bề mặt: Xử lý toàn bộ màu đen và chống gỉ, bề mặt phẳng không cong vênh, không có gờ ở các cạnh
Tiêu chuẩn vật liệu (bộ phận gốc của nhà máy)
Sử dụng thép kết cấu carbon chất lượng cao-45#, xử lý tôi và tôi tổng thể, độ cứng đáp ứng các yêu cầu:
chống mài mòn, chống va đập, không biến dạng dưới lực tác động dọc trục của bánh răng chịu tải nặng;
có khả năng chống-ngâm lâu dài trong dầu hộp số, không dễ bị rỉ sét hoặc loãng;
nhiều thương hiệu kém chất lượng của bên thứ ba-thường sử dụng các tấm mỏng cán nguội-thông thường, có độ cứng không đủ, dễ bị biến dạng và bị mòn khi chịu tải nặng-trong thời gian dài.
Giải pháp mạnh mẽ cho tăng trưởng kinh doanh
Cấm tái sử dụng các bộ phận cũ: Vòng đệm là vật dụng có thể đeo được. Sau khi tháo gỡ, chúng nên được loại bỏ trực tiếp. Có sự khác biệt về độ dày giữa các miếng đệm mới và cũ do bị mòn và việc tái sử dụng sẽ-dẫn đến khe hở bất thường;
Trước khi lắp đặt, hãy làm sạch trục chính, các mảnh vụn trên bề mặt tiếp xúc bánh răng và cặn dầu để đảm bảo tiếp xúc phẳng hoàn toàn;
Căn chỉnh chốt trục với các răng ngoài của trục chính và đẩy nó vào một cách nhẹ nhàng. Không dùng lực gõ mạnh để làm cho miếng đệm bị cong vênh hoặc biến dạng;
Sau khi lắp ráp, xoay bánh răng bằng tay. Nếu không có khoảng trống bên trái{1}}phải rõ ràng thì điều đó cho thấy khoảng trống bình thường;
Không thể xếp chồng nhiều miếng đệm mỏng để thay thế WG2229040073. Việc xếp chồng sẽ gây ra sự phân bố lực không đồng đều, rung động và tiếng ồn{1}}ở tốc độ cao bất thường.
